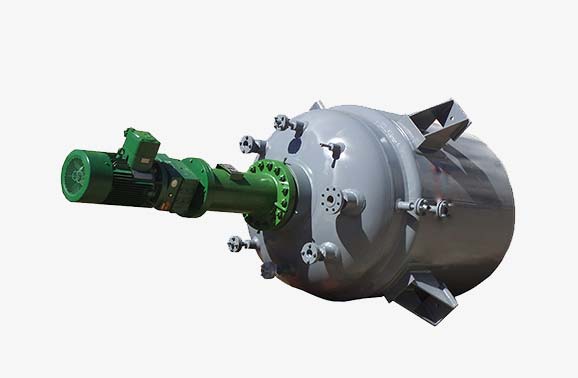

磁力反應釜

磁力反應釜：

磁力反應釜采用靜密封結構，攪拌器與電機傳動間采用磁力偶合器聯接，由于其無接觸的傳遞力矩，以靜密封取代動密封，能徹底解決以前機械密封與填料密封無法解決的泄漏問題，使整個介質各攪拌部件完全處于密封的狀態中進行工作。
磁力反應釜的磁力傳動是采用現代永磁材料或電磁力，使主動件與從動件之間靠磁力的超矩特性，實現無接觸、無泄漏傳遞扭矩的一種新技術。實現這一技術的裝置稱為磁力驅動器，或稱磁力傳動、磁力耦合器、磁力聯動器等，可用于對密封要求較高的真空系統中。
磁力反應釜主要由加熱爐、釜體、釜蓋、磁力攪拌器等部分組成。
一、加熱爐，用來加熱反應釜釜體，外為圓筒形爐體內裝有筒形硅爐芯，加熱電阻絲穿聯其中，具有傳熱效果好，升溫快等特點，爐體下端側面裝有插座，使用時用電纜線將其與控制儀聯接。
二、反應釜釜體，主要是物料反應，材料采用不銹鋼等金屬制成，反應釜體與法蘭采用螺紋聯接，反應釜體與釜蓋的密封采用無熱片園弧面與錐面線密封，依靠較高的加工精度，依靠主螺栓的擰緊力，達到密封效果。
三、釜蓋，是磁力反應釜主要件，材料為1Cr18Ni9Ti，釜蓋上裝有磁力攪拌器、壓力表、爆破閥、氣閥、取樣閥及冷卻盤管等裝置，都是便于隨時掌握磁力反應釜內物料反應的情況，調節磁力反應釜內物料成分、比例、溫度、壓力，保證磁力反應釜的安全運行。
四、磁力攪拌器，系永磁偶合裝置，由內外環形磁鋼組成，中間有承壓的隔套，由伺服電機通過內、外磁鋼的磁力來傳遞攪拌力矩，隔套內裝有測速元件，當攪拌器與內磁鋼旋轉時，通過電子元件產生感應信號，傳遞到控制儀，顯示出磁力攪拌器的工作轉速。
